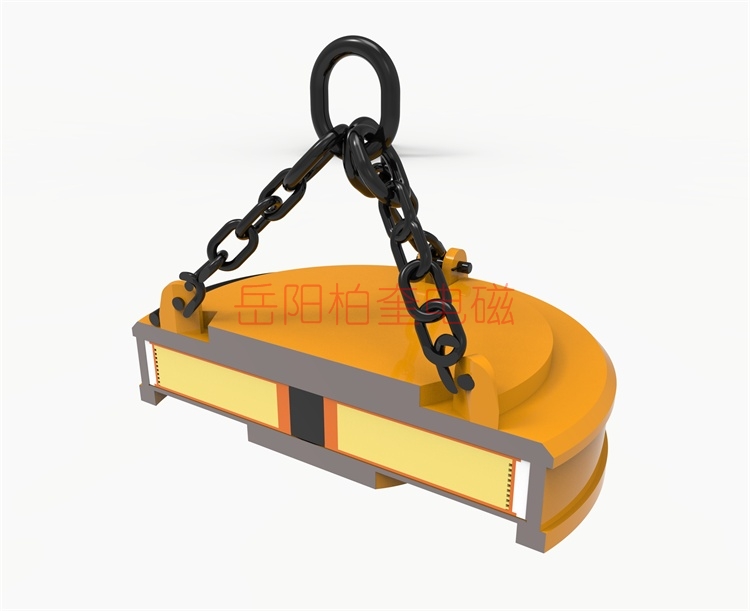

- MW5系列吊运废钢用起重电磁铁
- 应用 : 该系列起重电磁铁是专为吸吊废钢及废铁而设计的，该系列产品主要是应用在行车上使用，吸力强大、性能稳定。
- 该系列起重电磁铁是专为吸吊废钢而设计的，该系列产品主要是应用在行车上使用，吸力强大、性能稳定。 1、采用特殊的磁路设计，气隙磁密大。线圈采用铝线，线圈保护板采用耐磨
- 立即咨询 资料下载
- 答疑服务130-1721-3168
该系列起重电磁铁是专为吸吊废钢而设计的，该系列产品主要是应用在行车上使用，吸力强大、性能稳定。
1、采用特殊的磁路设计，气隙磁密大。线圈采用铝线，线圈保护板采用耐磨性能好、抗冲击性能强的扎制高锰钢板。自重轻、能耗低、起重量大，使用寿命长。
2、绝缘结构合理。绝缘处理采用真空干燥、真空灌胶，提高了线圈的电气性能和机械性能。绝缘材料的耐热等级可达特种C级。
3、 电磁铁采用了特殊的耐热措施，所以能吊运 600C以下的废钢。
4、结构简单、安全可靠，适用于各类起重设备。
5、配套电控装置可根据用户的行车等参数配备使用无线遥控装置，实现远程无线遥控控制。
常温型技术参数 额定电压：DC-220V,通电持续率：TD-60%
|
型号 |
电流 ( A) |
功率 ( KW) |
起重能力（ KG） |
质量 ( KG) |
外形尺寸（ mm） |
整流控制设备 |
电缆卷筒电缆连接器 |
||||||
|
钢球 |
钢锭 |
切削 |
A |
B |
C |
D |
E |
||||||
|
MW5-70L/1 |
15 |
3.3 |
2500 |
380/200 |
120/100 |
490 |
700 |
800 |
160 |
90 |
30 |
STML-4E-C |
JTA75-15-2 DL-102 |
|
MW5-80L/1 |
18 |
3.96 |
3000 |
480/250 |
150/130 |
620 |
800 |
800 |
160 |
90 |
30 |
STML-4E-C |
|
|
MW5-90L/1 |
26.6 |
5.85 |
4500 |
600/400 |
250/200 |
800 |
900 |
1090 |
200 |
125 |
40 |
STQL-7E-C |
|
|
MW5-110L/1 |
35 |
7.7 |
6500 |
1000/800 |
450/400 |
1350 |
1100 |
1140 |
220 |
150 |
45 |
STQL-9E-C |
JTA100-15-2 DL-102 |
|
MW5-120L/1 |
45.5 |
10 |
7500 |
1300/1000 |
600/500 |
1700 |
1200 |
1180 |
220 |
150 |
45 |
STQL-14E-C |
|
|
MW5-130L/1 |
54 |
11.9 |
8500 |
1400/1100 |
700/600 |
2060 |
1300 |
1240 |
250 |
175 |
50 |
STQL-14E-C |
|
|
MW5-150L/1 |
71.2 |
15.6 |
11000 |
1900/1500 |
1100/900 |
2830 |
1500 |
1250 |
350 |
210 |
60 |
STQL-19E-C |
|
|
MW5-165L/1 |
75 |
16.5 |
12500 |
2300/1800 |
1300/1100 |
3200 |
1650 |
1590 |
370 |
230 |
75 |
STQL-19E-C |
|
|
MW5-180L/1 |
102.4 |
22.5 |
14500 |
2750/2100 |
1600/1350 |
4230 |
1800 |
1490 |
370 |
230 |
75 |
STQL-25E-C |
JTA200-15-2 DL-202 |
|
MW5-210L/1 |
129 |
28.4 |
21000 |
3500/2800 |
2200/1850 |
7000 |
2100 |
1860 |
400 |
250 |
80 |
STQL-32E-C |
|
|
MW5-240L/1 |
154 |
33.9 |
26000 |
4800/3800 |
2850/2250 |
9000 |
2400 |
2020 |
450 |
280 |
90 |
STQL-38E-C |
|
注意：常温型电磁铁可采用强励磁控制方式（起吊时DC-290V，运行时DC-220V）能进一步提高起重能力。对于大型起重电磁铁可采用过励磁控制方式（DC-350V/DC-290V/DC-220V）加快电流上升速度，发挥更强的起吊能力。
高频型技术参数 额定电压：DC-220V,通电持续率：TD-75%
|
型号 |
电流 （ A） |
功率 （ KW） |
起重能力（ KG） |
质量 （ KG） |
外形尺寸（ mm） |
整流控制设备 |
电缆卷筒 电缆连接器 |
||||||
|
钢球 |
钢锭 |
切削 |
A |
B |
C |
D |
E |
||||||
|
MW5-110L/1-75 |
27.6 |
6.07 |
6500 |
1000/800 |
450/400 |
1500 |
1100 |
1270 |
220 |
150 |
45 |
STQOL-14E-C |
JTA100-15-2 DL-102 |
|
MW5-120L/1-75 |
33.6 |
7.4 |
7500 |
1300/1000 |
600/500 |
1850 |
1200 |
1220 |
220 |
150 |
45 |
STQOL-14E-C |
|
|
MW5-130L/1-75 |
40.7 |
8.95 |
8500 |
1400/1100 |
700/600 |
2280 |
1300 |
1290 |
250 |
175 |
50 |
STQOL-19E-C |
|
|
MW5-150L/1-75 |
51.4 |
11.3 |
11000 |
1900/1500 |
1100/900 |
3180 |
1500 |
1360 |
350 |
210 |
60 |
STQOL-25E-C |
|
|
MW5-165L/1-75 |
55.6 |
12.2 |
12500 |
2300/1800 |
1300/1100 |
3840 |
1650 |
1670 |
370 |
230 |
75 |
STQOL-25E-C |
|
|
MW5-180L/1-75 |
73.9 |
16.3 |
14500 |
2750/2100 |
1600/1350 |
4690 |
1800 |
1600 |
370 |
230 |
75 |
STQOL-32E-C |
|
|
MW5-210L/1-75 |
98.5 |
21.7 |
21000 |
3500/2800 |
2200/1850 |
7500 |
2100 |
1900 |
400 |
250 |
80 |
STQOL-38E-C |
JTA200-15-2 DL-202 |
|
MW5-240L/1-75 |
117.6 |
25.9 |
26000 |
4800/3800 |
2850/2250 |
9800 |
2400 |
2100 |
450 |
280 |
90 |
STQL-45E-C |
|
注意：高频型电磁铁可采用强励磁控制方式（起吊时DC-290V，运行时DC-220V）能进一步提高起重能力。对于大型起重电磁铁可采用过励磁控制方式（DC-350V/DC-290V/DC-220V）加快电流上升速度，发挥更强的起吊能力。
高温型技术参数 额定电压：DC-220V,通电持续率：TD-60%
|
型号 |
电流 （ A） |
功率（ KW） |
起重能力（ KG） |
质量 （ KG） |
外形尺寸（ mm） |
整流控制设备 |
电缆卷筒 电缆连接器 |
||||||
|
钢球 |
钢锭 |
切削 |
A |
B |
C |
D |
E |
||||||
|
MW5-70L/2 |
12.77 |
2.8 |
2500 |
380/200 |
120/100 |
520 |
700 |
820 |
160 |
90 |
30 |
STML-4E-C |
JTA75-15-2 DL-102 |
|
MW5-80L/2 |
16.1 |
3.54 |
3000 |
480/250 |
150/130 |
650 |
800 |
800 |
160 |
90 |
30 |
STML-4E-C |
|
|
MW5-90L/2 |
20.5 |
4.51 |
4500 |
600/400 |
250/200 |
900 |
900 |
1090 |
200 |
125 |
40 |
STQL-7E-C |
|
|
MW5-110L/2 |
27.5 |
6.05 |
6500 |
1000/800 |
450/400 |
1500 |
1100 |
1350 |
220 |
150 |
45 |
STQL-7E-C |
JTA100-15-2 DL-102 |
|
MW5-120L/2 |
33.6 |
7.4 |
7500 |
1300/1000 |
600/500 |
1800 |
1200 |
1280 |
220 |
150 |
45 |
STQL-14E-C |
|
|
MW5-130L/2 |
40.6 |
8.93 |
8500 |
1400/1100 |
700/600 |
2300 |
1300 |
1280 |
250 |
175 |
50 |
STQL-14E-C |
|
|
MW5-150L/2 |
51.4 |
11.3 |
11000 |
1900/1500 |
1100/900 |
3200 |
1500 |
1620 |
350 |
210 |
60 |
STQL-14E-C |
|
|
MW5-165L/2 |
60.6 |
13.3 |
12500 |
2300/1800 |
1300/1100 |
3500 |
1650 |
1630 |
370 |
230 |
75 |
STQL-19E-C |
|
|
MW5-180L/2 |
95 |
20.9 |
14500 |
2750/2100 |
1600/1350 |
4500 |
1800 |
1510 |
370 |
230 |
75 |
STQL-25E-C |
JTA200-15-2 DL-202 |
|
MW5-210L/2 |
104 |
22.91 |
21000 |
3500/2800 |
2200/1850 |
7400 |
2100 |
1910 |
400 |
250 |
80 |
STQL-25E-C |
|
|
MW5-240L/2 |
118.6 |
26 |
26000 |
4800/3800 |
2850/2250 |
9800 |
2400 |
2080 |
450 |
280 |
90 |
STQL-32E-C |
|
